|
| 品牌 | 德国科思创（拜耳） |
| 货号 | 89167681 |
| 用途 | 电子电器 汽车部件 |
| 牌号 | 6265 |
| 型号 | 6265 |

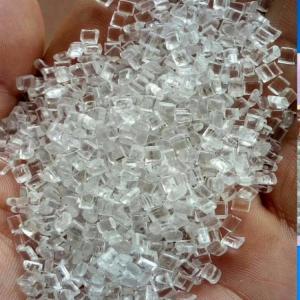

| 品名 | PC |
| 外形尺寸 | 98 |
| 生产企业 | 德国科思创（拜耳） |
| 是否进口 | 否 |
| 物理性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 熔融指数(体积) (300 ℃;1.2kg) | 19 | cm(10min) | ISO 1133 |
| 成型收缩率1)流动方向 | 0.5-0.7 | % | acc.ISO 2577 |
| 熔融指数(质量) (300 ℃;1.2kg) | 20 | g/(10min) | ISO 1133 |
| 机械性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 拉伸模量 (1mm/min) | 2400 | MPa | ISO 527-1,-2 |
| 屈服应力 (50mm/min) | 65 | MPa | ISO 527-1,-2 |
| 屈服应变 (50mm/min) | 6.0 | % | ISO 527-1,-2 |
| 名义断裂拉伸应变 (50mm/min) | >50 | % | ISO 527-1,-2 |
| 拉伸断裂迁都 (50mm/min) | 65 | MPa | ISO 527-1,-2 |
| 拉伸断裂延伸率 (50mm/min) | 110 | % | acc.ISO 527-1,-2 |
| 拉伸蠕变模量 | ISO 899-1 | ||
| (1h) | 2200 | MPa | |
| (1000h) | 1900 | MPa | |
| 弯曲模量 (2mm/min) | 2350 | MPa | ISO 178 |
| 弯曲强度 (2mm/min) | 95 | MPa | ISO 178 |
| 弯曲强度下的弯曲应变 (2mm/min) | 7.0 | % | ISO 178 |
| 3.5%应变时的弯曲应力 (2mm/min) | 73 | MPa | ISO 178 |
| 简支梁冲击强度 | ISO 179-1eU | ||
| (23 ℃) | N | kJ/m | |
| (-30 ℃) | N | kJ/m | |
| 简支梁缺口冲击强度 | acc.ISO 179-1eA | ||
| (23 ℃;3mm) | 12C(P) | kJ/m | |
| (-30 ℃;3mm) | 12C | kJ/m | |
| 艾佐德缺口冲击强度 | acc.ISO 180-A | ||
| (23 ℃;3.2mm) | 12C(P) | kJ/m | |
| (-30 ℃;3.2mm) | 12C | kJ/m | |
| 穿透力 | ISO 6603-2 | ||
| (23 ℃) | 5000 | N | |
| (-30 ℃) | 5900 | N | |
| 穿透能量 | ISO 6603-2 | ||
| (23 ℃) | 50 | J | |
| (-30 ℃) | 55 | J | |
| 球压痕硬度 | 115 | N/mm | ISO 2039-1 |
| 热性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 热变形温度 | ISO 75-1,-2 | ||
| (1.80MPa) | 124 | ℃ | |
| (0.45MPa) | 137 | ℃ | |
| 维卡软化温度 | ISO 306 | ||
| (50N;50 ℃/h) | 145 | ℃ | |
| (50N;120 ℃/h) | 146 | ℃ | |
| 热膨胀系数.流动方向 (23to55℃) | 0.65 | 10-4/K | ISO 11359-1,-2 |
| 热膨胀系数.垂直流动方向 (23to55℃) | 0.65 | 10-4/K | ISO 11359-1,-2 |
| 可燃性试验UL94(1.6mm) (1.5mm) | V-0 | 类别 | UL 94 |
| 可燃性试验UL94 (3.0mm) | V-0 | 类别 | UL 94 |
| 氧指数 (方法A) | 36 | W/(m.k) | ISO 4589-2 |
| 热传导率 (23℃) | 0.20 | ℃ | ISO 8302 |
| 耐热(球压试验) | 134 | ℃ | IEC 60695-10-2 |
| 温度指数(l拉伸强度) (20000h;1.5mm) | 130 | ℃ | IEC 60216-1 |
| 半衰间隔(l拉伸强度) (1.5mm) | 7.3 | ℃ | IEC 60216-1 |
| 温度指数(l拉伸冲击强度) (20000h:1.5mm) | 125 | ℃ | IEC 60216-1 |
| 半衰间隔(l拉伸冲击强度) (1.5mm) | 7.0 | ℃ | IEC 60216-1 |
| 温度指数(介电强度) (20000h:1.5mm) | 135 | ℃ | IEC 60216-1 |
| 半衰间隔(介电强度) (1.5mm) | 9.7 | ℃ | IEC 60216-1 |
| 相对温度指数(拉伸强度) (1.5mm) | 125 | ℃ | UL 746B |
| 相对温度指数(拉伸冲击强度) (1.5mm) | 115 | ℃ | UL 746B |
| 相对温度指数(介电强度) (1.5mm) | 125 | ℃ | UL 746B |
| 灼热丝燃烧指数(GWFI) | IEC 60695-2-12 | ||
| (1.0mm) | 960 | ℃ | |
| (1.5mm) | 960 | ℃ | |
| (2.0mm) | 960 | ℃ | |
| (3.0mm) | 960 | ℃ | |
| 来自小燃烧器的火焰试验 (方法K和F;2.0mm) | K1,F1 | 类别 | DIN 53438-1,-3 |
| 针焰试验 | IEC 60695-2-2 | ||
| (方法K;1.5mm) | 60 | s | |
| (方法K;2.0mm) | 120 | s | |
| (方法K;3.0mm) | 120 | s | |
| (方法F;1.5mm) | 120 | s | |
| (方法F;2.0mm) | 120 | s | |
| (方法F;3.0mm) | 120 | s | |
| 白灼样条试验 | BH2/<30mm | 等级 | IEC 60707-BH |
| 燃烧等级(US-FMVSS) (>=1.0mm) | 合格 | mm/min | ISO 3795 |
| 闪光点火温度 (方法B) | 450 | ℃ | ASTM D1929 |
| 自点火温度 (方法B) | 520 | ℃ | ASTM D1929 |
| 电性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 相对介电常数 | IEC 60250 | ||
| (100Hz) | 3.1 | - | |
| (1MHz) | 3.0 | - | |
| 损耗因子 | IEC 60250 | ||
| (100Hz) | 10 | 10-4 | |
| (1MHz) | 90 | 10-4 | |
| 体积电阻率 | 1E14 | Ohm.m | IEC 60093 |
| 表面电阻率 | 1E16 | Ohm | IEC 60093 |
| 介电强度 (1mm) | 33 | kV/mm | IEC 60243-1 |
| 相比耐漏电起痕指数CTI (溶液A) | 200 | 等级 | IEC 60112 |
| 相比耐漏电起痕指数CTI M (溶液B) | 125 | 等级 | IEC 60112 |
| 电解腐蚀 | A1 | 等级 | IEC 60428 |
| 其他 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 吸水性 | ISO 62 | ||
| (饱和值 水温23 ℃) | 0.30 | % | |
| (平衡值 23 ℃.50%相对湿度) | 0.12 | % | |
| 密度 | 1200 | kg/m | ISO 1183 |
| 松密度 (颗粒) | 640 | kg/m | ISO 60 |
