|
| 品牌 | 基础创新塑料(美国) |
| 货号 | 61841981 |
| 用途 | 连接器 |
| 牌号 | 4012G |
| 型号 | 4012G |

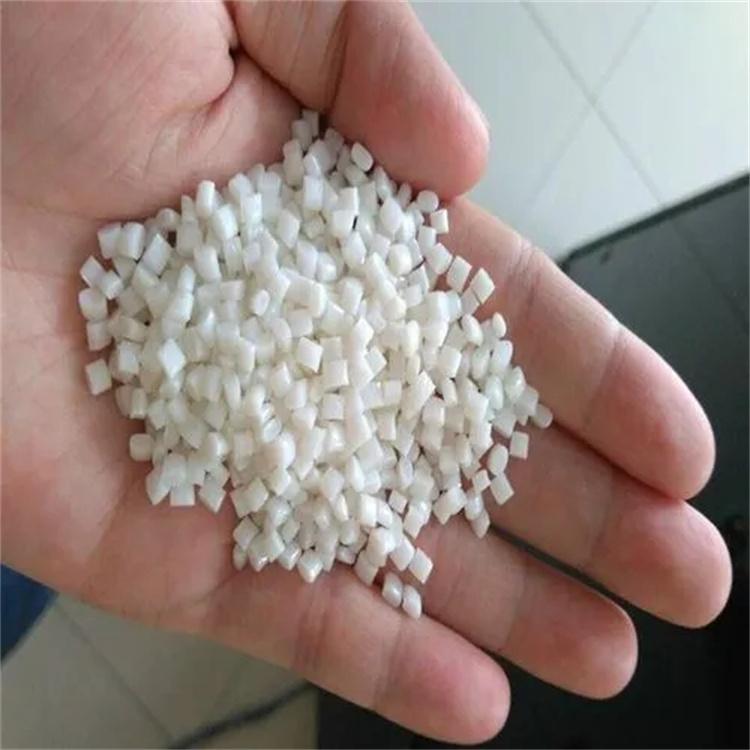

| 品名 | PBT |
| 外形尺寸 | 98 |
| 生产企业 | 基础创新塑料(美国) |
| 是否进口 | 是 |
| 物理性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 比重 | 1.39 | g/cm3 | D792, ISO 1183 |
| 溶流率 (250°C/1.2 kg) | 10 | g/10 min | D1238 |
| 溶化体积流率 MVR (250°C/1.2 kg) | 9.00 | cm3/10min | 1133 |
| 收缩率 ( 流动 2 ) | 0.60-0.90 | % |
|
| (流动: 3.20 mm) | 0.60-1.6 | % | |
| ( 横向流动 2 0.70-1.0 | % |
|
|
| 62 | |||
| (平衡, 23°C, 50% RH) | 0.070 | % | 62 |
| 球压硬度 (H 358/30) | 117 | MPa | 2039-1 |
| 机械性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 拉伸模量 (-- 3) | 4600 | MPa | D638 |
| (-- ) | 4500 | MPa | 527-2/1 |
| 抗张强度 (屈服 4) | 75.0 | MPa | D638 |
| (屈服 ) | 72.0 | MPa | 527-2/5 |
| (断裂 4) | 75.0 | MPa | D638 |
| (断裂 ) | 72.0 | MPa | 527-2/5 |
| 伸长率 (屈服 4) | 3.0 | % | D638 |
| (屈服 ) | 4.0 | % | 527-2/5 |
| (断裂 4) | 3.0 | % | D638 |
| (断裂 ) | 4.0 | % | 527-2/5 |
| 弯曲模量 ( 50.0 mm 跨距 5 ) | 3940 | MPa | D790 |
| (-- 6) | 3500 | MPa | 178 |
| 弯曲强度 ( -- 6, 7&) | 110 | MPa | 178 |
| (屈服, 50.0 mm 跨距 5) | 110 | MPa | D790 |
| 简支梁缺口冲击强度 (-30°C ) | 6.0 | kJ/m2 | ISO 179/1eA |
| (23°C ) | 7.0 | kJ/m2 | 179/1eA |
| 简支梁缺口冲击强度 ( -30°C ) | 45 | kJ/m2 | 179/1eU |
| (23°C ) | 45 | kJ/m2 | 179/1eU |
| 悬壁梁缺口冲击强度 (-30°C) | 74 | J/m | D256 |
| (23°C) | 74 | J/m | D256 |
| (-30°C 9) | 6.0 | kJ/m2 | 180/1A |
| (23°C 9) | 6.0 | kJ/m2 | 180/1A |
| 无缺口伊佐德冲击强度 (-30°C ) | 37 | kJ/m2 | 180/1U |
| (23°C ) | 37 | kJ/m2 | 180/1U |
| 装有测量仪表的落镖冲击 (23°C, ) | 4.00 | J | D3763 |
| 热性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 热变形温度 ( 0.45 MPa, 未退火, 100 mm 跨距 10 ) | 215 | °C | 75-2/Be |
| (1.8 MPa, 未退火, 3.20mm 跨距 ) | 175 | °C | D648 |
| (1.8 MPa, 未退火, 1000 mm 跨距 10) | 170 | °C | 75-2/Ae |
| 维卡软化温度 (--) | 205 | °C | D1525 11, ISO 306/B50 11 |
| (--) | 208 | °C | 306/B120 |
| (125°C) | pass | 60695-10-2 | |
| 线形膨胀系数 (流动: -40 到40°C) | 0.000060 | cm/cm/°C | E831 |
| ( 流动: 23 到80°C ) | 0.000060 | cm/cm/°C | 11359-2 |
| (横向: -40 到 40°C) | 0.000080 | E831 | |
| (横向: 23 到 80°C) | 0.000080 | cm/cm/°C | 11359-2 |
| (横向: 23 到 150°C) | 0.000085 | cm/cm/°C | 11359-2 |
| 电气性能 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | >1.0E+15 | ohms | 60093 |
| 体积电阻率 | >1.0E+15 | ohm·cm | 60093 |
| 相对电容率 (50 Hz) | 3.10 | 60250 | |
| (60 Hz) | 3.10 | 60250 | |
| (1 MHz) | 3.00 | 60250 | |
| 耗散因数 (50 Hz) | 0.0010 | 60250 | |
| (60 Hz) | 0.0010 | 60250 | |
| (1 MHz) | 0.014 | 60250 | |
| 漏电起痕指数 (--) | 250 | V | 60112 |
| (解决方案 B) | 150 | V | 60112 |
| 耐电强度 (0.800 mm, 在油中) | 30 | kV/mm | 60243-1 |
| (1.60 mm, 在油中) | 25 | kV/mm | 60243-1 |
| (3.20 mm, 在油中) | 17 | kV/mm | 60243-1 |
| 可燃性 | 额定值 | 单位 | 测试方法 |
|---|---|---|---|
| UL 阻燃等级 (0.60 mm, ) | HB | UL 94 | |
| 灼热丝易燃指数 (1.00 mm) | 750 | °C | 60695-2-12 |
