TAIRILAC®

MABS

AT5500

单位

默认

压力

默认

温度

默认

冲击强度

默认

产品信息
制造商	台湾化学纤维股份有限公司
其他证书	REACH
材料标识	>MABS<
颜色	透明

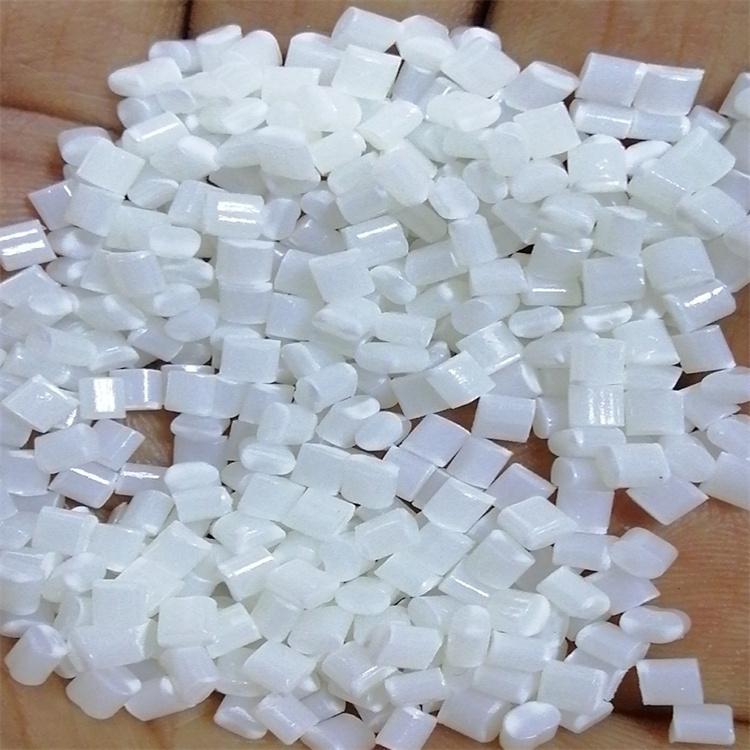

材料形状	颗粒状
加工方式	注射成型
阻燃等级	HB
材料属性	透明ABS
符合规定	UL
材料特性	高冲击
UL档案号	E162823
认证证书

物理性能	测试标准	数据	单位
比重   23°C	ASTM D792	1.07	g/cm3
比重   23°C	ISO 1183	1.07	g/cm3
熔融指数   200°C 5kg	ASTM D1238	2.2	g/10min
熔融指数   220°C 10kg	ASTM D1238	22	g/10min
熔融指数   200°C 5kg	ISO 1133	2.2	g/10min
熔融指数   220°C 10kg	ISO 1133	22	g/10min

硬度	测试标准	数据	单位
洛氏硬度   R标尺 23°C	ASTM D785	103
洛氏硬度   R标尺 23°C	ISO 2039	103

机械性能	测试标准	数据	单位
拉伸强度   23°C	ASTM D638	420	kg/cm2
拉伸强度   23°C	ISO 527	41	MPa
弯曲强度   23°C	ASTM D790	710	kg/cm2
弯曲强度   23°C	ISO 178	70	MPa
弯曲模量   23°C	ASTM D790	22000	kg/cm2
弯曲模量   23°C	ISO 178	2160	MPa
悬臂梁缺口冲击   23°C 6.4mm	ASTM D256	14	kg-cm/cm
悬臂梁缺口冲击   23°C 6.4mm	ISO 180	137	J/m

热性能	测试标准	数据	单位
热变形温度   未退火 1.8MPa 6.4mm	ASTM D648	86	°C
热变形温度   未退火 1.8MPa 6.4mm	ISO 75	86	°C
热变形温度   退火 在80°C下退火处理8小时	ASTM D648	96	°C
热变形温度   退火 在80°C下退火处理8小时	ISO 75	96	°C
维卡软化温度   10N	ASTM D1525	102	°C
维卡软化温度   10N	ISO 306	102	°C

阻燃性能	测试标准	数据	单位
防火等级   全色 1.5mm	UL94	HB
防火等级   全色 3.0mm	UL94	HB

UL	测试标准	数据	单位
防火等级   全色 1.5mm	UL94	HB
HWI   全色 1.5mm	UL 746A	5	PLC
HAI   全色 1.5mm	UL 746A	0	PLC
RTI Elec   全色 1.5mm	UL 746B	50	°C
RTI Imp   全色 1.5mm	UL 746B	50	°C
RTI Str   全色 1.5mm	UL 746B	50	°C
防火等级   全色 3.0mm	UL94	HB
HWI   全色 3.0mm	UL 746A	4	PLC
HAI   全色 3.0mm	UL 746A	0	PLC
RTI Elec   全色 3.0mm	UL 746B	50	°C
RTI Imp   全色 3.0mm	UL 746B	50	°C
RTI Str   全色 3.0mm	UL 746B	50	°C
CTI	IEC 60112	0	PLC
HVTR	UL 746A	0	PLC
耐电弧性	ASTM D495	5	PLC
