联系方式
联系人: 陆生
手机：15015182514
网址：https://show.guidechem.com/minghui88
产品展厅
|
 |
 |
 |
 |
 |
高强度ABS 台湾奇美 PA-717C 高抗冲 注塑级 ABS
- 品牌：台湾奇美
- 型号：25KG
- 货号：8143968
- 价格： ￥13.8/千克
- 发布日期： 2024-08-14
- 更新日期： 2025-05-18
产品详请
| 品牌 | 台湾奇美 |
| 货号 | 8143968 |
| 用途 | 家电部件 汽车部件 |
| 牌号 | PA-717C |
| 型号 | PA-717C |
| 品名 | ABS |
| 生产企业 | 台湾奇美 |
| 特性级别 | 标准级|||高强度|||高抗冲||| |
| 加工级别 | 注塑级||| |
| 包装规格 | 25KG |
| 外形尺寸 | 98 |
| 用途级别 | 汽车部件|||电子电器部件|||家电部件||| |
| 是否进口 | 否 |
OLYLAC®
ABS
PA-717C
单位
默认
压力
默认
温度
默认
冲击强度
默认
| 产品信息 | |
|---|---|
| 制造商 | 奇美实业股份有限公司 |
| 其他证书 |
|
| 材料标识 | >ABS< |

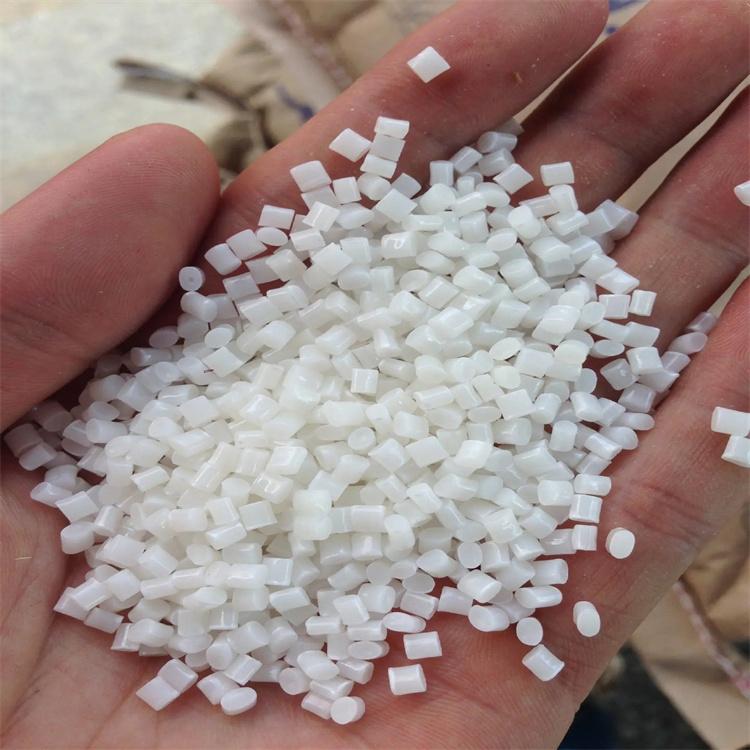

| 材料形状 | 颗粒状 |
| 加工方式 | 注射成型 |
| 阻燃等级 | HB |
| 材料属性 | 注塑级 |
| 符合规定 |
|
| 材料特性 |
|
| 材料用途 |
|
| 添加剂 | 润滑剂 脱模剂 |
| UL档案号 | E56070 |
| 认证证书 |

|
| 物理性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 比重 23°C | ASTM D792 | 1.04 | g/cm3 |
| 比重 23°C | ISO 1183 | 1.04 | g/cm3 |
| 收缩率 | ISO 294 | 0.4~0.7 | % |
| 熔融指数 200°C 5kg | ASTM D1238 | 1.3 | g/10min |
| 熔融指数 220°C 10kg | ISO 1133 | 17 | cm3/10min |
| 硬度 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 洛氏硬度 R标尺 | ASTM D785 | 115 |
| 机械性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 拉伸强度 屈服 6mm/min | ASTM D638 | 430 | kg/cm2 |
| 拉伸强度 屈服 50mm/min | ISO 527 | 44 | MPa |
| 拉伸强度 断裂 50mm/min | ISO 527 | 33 | MPa |
| 伸长率 6mm/min | ASTM D638 | 30 | % |
| 伸长率 50mm/min | ISO 527 | 30 | % |
| 弯曲强度 2.8mm/min | ASTM D790 | 720 | kg/cm2 |
| 弯曲强度 2.0mm/min | ISO 178 | 69 | MPa |
| 弯曲模量 2.8mm/min | ASTM D790 | 25000 | kg/cm2 |
| 弯曲模量 2.0mm/min | ISO 178 | 1.9 | GPa |
| 悬臂梁缺口冲击 23°C 6.4mm | ASTM D256 | 25 | kg-cm/cm |
| 悬臂梁缺口冲击 23°C 3.2mm | ASTM D256 | 29 | kg-cm/cm |
| 悬臂梁缺口冲击 23°C | ISO 180 | 25 | kJ/m2 |
| 悬臂梁缺口冲击 -30°C | ISO 180 | 12 | kJ/m2 |
| 简支梁缺口冲击 23°C | ISO 179 | 27 | kJ/m2 |
| 简支梁缺口冲击 -30°C | ISO 179 | 13 | kJ/m2 |
| 热性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 热变形温度 退火 1.8MPa | ASTM D648 | 95 | °C |
| 热变形温度 未退火 1.8MPa | ASTM D648 | 85 | °C |
| 热变形温度 未退火 1.8MPa | ISO 75 | 82 | °C |
| 热变形温度 退火 1.8MPa | ISO 75 | 97 | °C |
| 维卡软化温度 50°C/hr 10N | ASTM D1525 | 104 | °C |
| 维卡软化温度 50°C/hr 10N | ISO 306 | 103 | °C |
| 维卡软化温度 50°C/hr 50N | ISO 306 | 98 | °C |
| 线膨胀系数 | ISO 11359 | 8.8E-5 | cm/cm/°C |
| 阻燃性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 全色 1.5mm | UL94 | HB | |
| 防火等级 全色 3.0mm | UL94 | HB |
| UL | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 全色 1.5mm | UL94 | HB | |
| 防火等级 全色 3.0mm | UL94 | HB | |
| HWI 全色 1.5mm | UL 746A | 4 | PLC |
| HWI 全色 3.0mm | UL 746A | 4 | PLC |
| HAI 全色 1.5mm | UL 746A | 1 | PLC |
| HAI 全色 3.0mm | UL 746A | 0 | PLC |
| RTI Elec 全色 1.5mm | UL 746B | 85 | °C |
| RTI Elec 全色 3.0mm | UL 746B | 85 | °C |
| RTI Imp 全色 1.5mm | UL 746B | 80 | °C |
| RTI Imp 全色 3.0mm | UL 746B | 80 | °C |
| RTI Str 全色 1.5mm | UL 746B | 85 | °C |
| RTI Str 全色 3.0mm | UL 746B | 85 | °C |
| CTI | IEC 60112 | 1 | PLC |
| HVTR | UL 746A | 0 | PLC |
| 体积电阻 | ASTM D257 | 1E+16 | Ω.cm |
| 耐电弧性 | ASTM D495 | 7 | PLC |
