|
| 品牌 | 韩国LG |
| 货号 | 8143981 |
| 用途 | 电子电器 |
| 牌号 | TR-530F |
| 型号 | TR-530F |
| 品名 | ABS |
| 生产企业 | 韩国LG |
| 特性级别 | 透明级|||标准级|||高抗冲||| |
| 加工级别 | 注塑级||| |
| 包装规格 | 25KG |
| 外形尺寸 | 98 |
| 用途级别 | 通用级|||汽车部件|||电子电器部件|||家电部件||| |
| 是否进口 | 是 |
MABS
TR530F
| 产品信息 | |
|---|---|
| 制造商 | LG化学企业有限公司 |
| 材料标识 | >MABS< |
| 颜色 | 透明 |

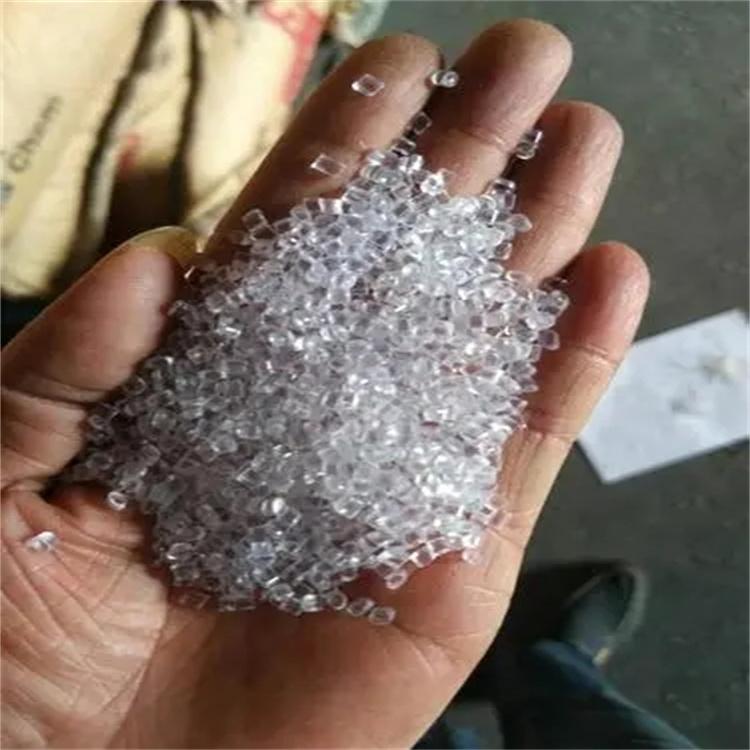

| 材料形状 | 颗粒状 |
| 加工方式 | 注射成型 |
| 材料属性 | 注塑级 透明ABS |
| 符合规定 |
|
| 材料特性 |
|
| 物理性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 比重 26°C | ASTM D792 | 1.06 | g/cm3 |
| 收缩率 流动 3.2mm 23°C 注塑成型 | ASTM D955 | 0.004~0.007 | in/in |
| 熔融指数 220°C 10kg | ASTM D1238 | 10 | g/10min |
| 硬度 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 洛氏硬度 R标尺 23°C 注塑成型 | ASTM D785 | 88 |
| 机械性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 拉伸模量 23°C 50mm/min 3.2mm | ASTM D638 | 196000 | psi |
| 拉伸强度 屈服 23°C 50mm/min 3.2mm | ASTM D638 | 4790 | psi |
| 伸长率 断裂 23°C 50mm/min 3.2mm | ASTM D638 | 15 | % |
| 弯曲强度 23°C 15mm/min 3.2mm 注塑成型 | ASTM D790 | 7110 | psi |
| 弯曲模量 23°C 15mm/min 3.2mm 注塑成型 | ASTM D790 | 218000 | psi |
| 悬臂梁缺口冲击 -30°C 3.2mm 注塑成型 | ASTM D256 | 4.4 | ft-lb/in |
| 悬臂梁缺口冲击 -30°C 6.4mm 注塑成型 | ASTM D256 | 1.7 | ft-lb/in |
| 悬臂梁缺口冲击 23°C 3.2mm 注塑成型 | ASTM D256 | 1.7 | ft-lb/in |
| 悬臂梁缺口冲击 23°C 6.4mm 注塑成型 | ASTM D256 | 4.4 | ft-lb/in |
| 光学性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 透射率 | ASTM D1003 | 89.0 | % |
| 雾度 | ASTM D1003 | 3.00 | % |
| 热性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 热变形温度 未退火 1.8MPa 注塑成型 6.4mm | ASTM D648 | 165 | °F |
| 维卡软化温度 50°C/hr 50N | ASTM D1525 | 178 | °F |
| 注射成型 | 数据 | 单位 |
|---|---|---|
| 干燥温度 | 176~194 | °F |
| 干燥时间 | 2.0~4.0 | hr |
| 建议水分含量 | ≤0.01 | % |
| 一段温度 | 374~410 | °F |
| 二段温度 | 392~428 | °F |
| 三段温度 | 410~446 | °F |
| 喷嘴温度 | 410~464 | °F |
| 熔融温度 | 410~464 | °F |
| 模具温度 | 104~140 | °F |
| 螺杆转速 | 30~80 | rpm |
| 背压 | 4350~8700 | psi |
