POLYREX®

HIPS

PH-888G

单位

默认

压力

默认

温度

默认

冲击强度

默认

产品信息
制造商	奇美实业股份有限公司
其他证书	RoHS REACH
材料标识	>HIPS<
颜色	本色

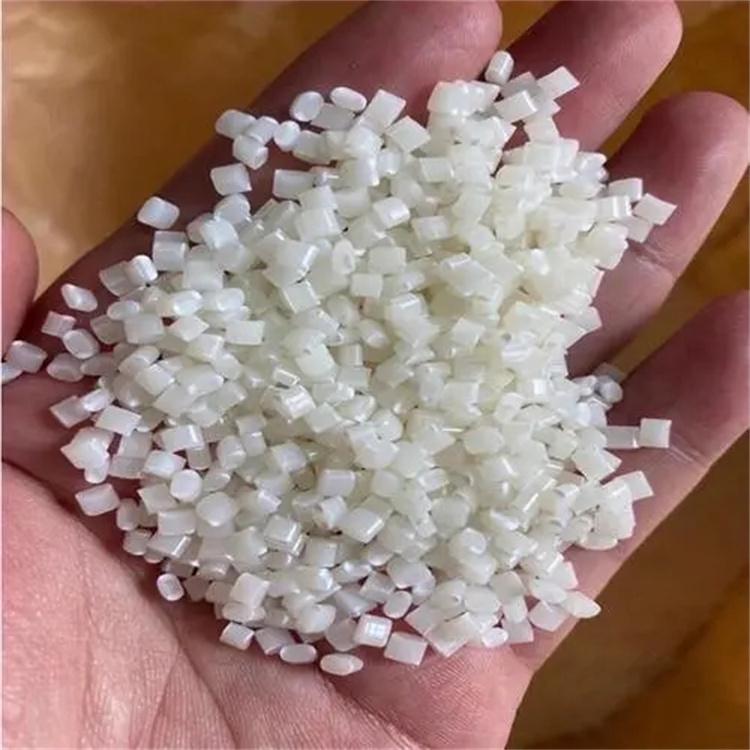

材料形状	颗粒状
加工方式	注射成型
阻燃等级	HB
材料属性	注塑级
符合规定	REACH RoHS UL
材料特性	高光泽 高冲击
材料用途	电子电器外壳 工业应用 玩具配件 文具 家用品
添加剂	润滑剂 脱模剂
UL档案号	E56070
认证证书

物理性能	测试标准	数据	单位
比重   23°C	ASTM D792	1.05	g/cm3
比重   23°C	ISO 1183	1.03	g/cm3
收缩率	ISO 294	0.4~0.7	%
熔融指数   200°C 5kg	ASTM D1238	4.0	g/10min
熔融指数   200°C 5kg	ISO 1133	4.0	cm3/10min

硬度	测试标准	数据	单位
洛氏硬度   L标尺	ASTM D785	65

机械性能	测试标准	数据	单位
拉伸强度   断裂 6mm/min	ASTM D638	320	kg/cm2
拉伸强度   屈服 50mm/min	ISO 527	35	MPa
拉伸强度   断裂 50mm/min	ISO 527	28	MPa
伸长率   6mm/min	ASTM D638	30	%
伸长率   50mm/min	ISO 527	35	%
弯曲强度   2.8mm/min	ASTM D790	470	kg/cm2
弯曲强度   2.0mm/min	ISO 178	48	MPa
弯曲模量   2.8mm/min	ASTM D790	21000	kg/cm2
弯曲模量   2.0mm/min	ISO 178	2.2	GPa
悬臂梁缺口冲击   23°C 6.4mm	ASTM D256	8.5	kg-cm/cm
悬臂梁缺口冲击   23°C 3.2mm	ASTM D256	9.5	kg-cm/cm
悬臂梁缺口冲击   23°C	ISO 180	11	kJ/m2
悬臂梁缺口冲击   -30°C	ISO 180	5.0	kJ/m2
简支梁缺口冲击   23°C	ISO 179	10	kJ/m2
简支梁缺口冲击   -30°C	ISO 179	5.5	kJ/m2

热性能	测试标准	数据	单位
热变形温度   退火	ASTM D648	97	°C
热变形温度   未退火	ASTM D648	82	°C
热变形温度   未退火 1.8MPa	ISO 75	79	°C
热变形温度   退火 1.8MPa	ISO 75	95	°C
维卡软化温度   50°C/hr 10N	ASTM D1525	102	°C
维卡软化温度   50°C/hr 10N	ISO 306	102	°C
维卡软化温度   50°C/hr 50N	ISO 306	92	°C
线膨胀系数	ISO 11359	4E-5~6E-5	cm/cm/°C

阻燃性能	测试标准	数据	单位
防火等级   全色 1.5mm	UL94	HB
防火等级   全色 3.0mm	UL94	HB

UL	测试标准	数据	单位
防火等级   全色 1.5mm	UL94	HB
防火等级   全色 3.0mm	UL94	HB
HWI   全色 1.5mm	UL 746A	3	PLC
HWI   全色 3.0mm	UL 746A	3	PLC
HAI   全色 1.5mm	UL 746A	0	PLC
HAI   全色 3.0mm	UL 746A	0	PLC
RTI Elec   全色 1.5mm	UL 746B	50	°C
RTI Elec   全色 3.0mm	UL 746B	50	°C
RTI Imp   全色 1.5mm	UL 746B	50	°C
RTI Imp   全色 3.0mm	UL 746B	50	°C
RTI Str   全色 1.5mm	UL 746B	50	°C
RTI Str   全色 3.0mm	UL 746B	50	°C
CTI	IEC 60112	1	PLC
HVTR	UL 746A	1	PLC
耐电弧性	ASTM D495	6	PLC
