|
| 品牌 | 韩国LG |
| 货号 | 6416896 |
| 用途 | 手机背壳 |
| 牌号 | HP-5004 |
| 型号 | HP-5004 |
| 品名 | PC/ABS |
| 包装规格 | KG |
| 外形尺寸 | 98 |
| 生产企业 | 韩国LG |
| 是否进口 | 是 |
LUPOY®
PC+ABS
HP5004
| 产品信息 | |
|---|---|
| 制造商 | LG化学工程塑料有限公司 |
| 材料标识 | >(PC+ABS)< |

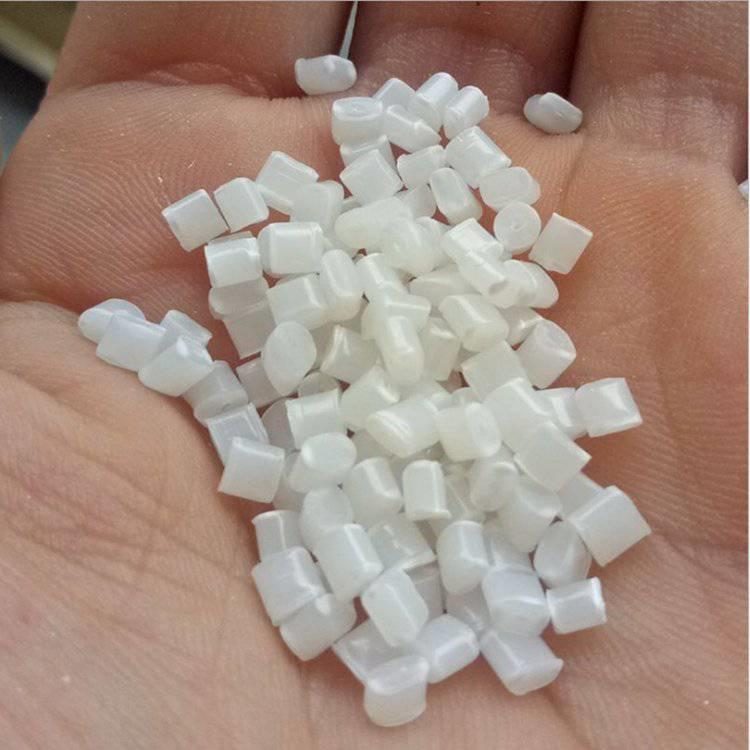

| 材料形状 | 颗粒状 |
| 加工方式 | 注射成型 |
| 阻燃等级 | HB |
| 材料属性 | 耐热级 |
| 符合规定 |
|
| 材料特性 |
|
| 材料用途 |
|
| UL档案号 | E67171 |
| 认证证书 |
|
| 物理性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 比重 | ASTM D792 | 1.14 | g/cm3 |
| 收缩率 流动 3.2mm | ASTM D955 | 0.4~0.6 | % |
| 熔融指数 250°C 2.16kg | ASTM D1238 | 5 | g/10min |
| 硬度 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 洛氏硬度 R标尺 | ASTM D785 | 111 |
| 机械性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 拉伸强度 屈服 50mm/min 3.2mm | ASTM D638 | 560 | kg/cm2 |
| 伸长率 断裂 50mm/min 3.2mm | ASTM D638 | 100 | % |
| 弯曲强度 10mm/min 3.2mm | ASTM D790 | 900 | kg/cm2 |
| 弯曲模量 10mm/min 3.2mm | ASTM D790 | 23000 | kg/cm2 |
| 悬臂梁缺口冲击 23°C 3.2mm | ASTM D256 | 60 | kg-cm/cm |
| 悬臂梁缺口冲击 -30°C 3.2mm | ASTM D256 | 50 | kg-cm/cm |
| 热性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 热变形温度 未退火 1.8MPa 6.4mm | ASTM D648 | 112 | °C |
| 阻燃性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 全色 0.75mm | UL94 | HB |
| UL | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 全色 0.75mm | UL94 | HB | |
| RTI Elec 全色 0.75mm | UL 746B | 60 | °C |
| RTI Imp 全色 0.75mm | UL 746B | 60 | °C |
| RTI Str 全色 0.75mm | UL 746B | 60 | °C |
| 注射成型 | 数据 | 单位 |
|---|---|---|
| 干燥温度 | 80~100 | °C |
| 干燥时间 | 3~5 | hr |
| 建议水分含量 | ≤0.02 | % |
| 一段温度 | 240~250 | °C |
| 二段温度 | 250~280 | °C |
| 三段温度 | 250~280 | °C |
| 喷嘴温度 | 250~280 | °C |
| 熔融温度 | 255~285 | °C |
| 模具温度 | 80~100 | °C |
| 螺杆转速 | 40~70 | rpm |
| 背压 | 10~40 | kg/cm2 |
