PPS

1140L6

单位

默认

压力

默认

温度

默认

冲击强度

默认

产品信息
制造商	塞拉尼斯公司
材料标识	PPS
颜色	本色

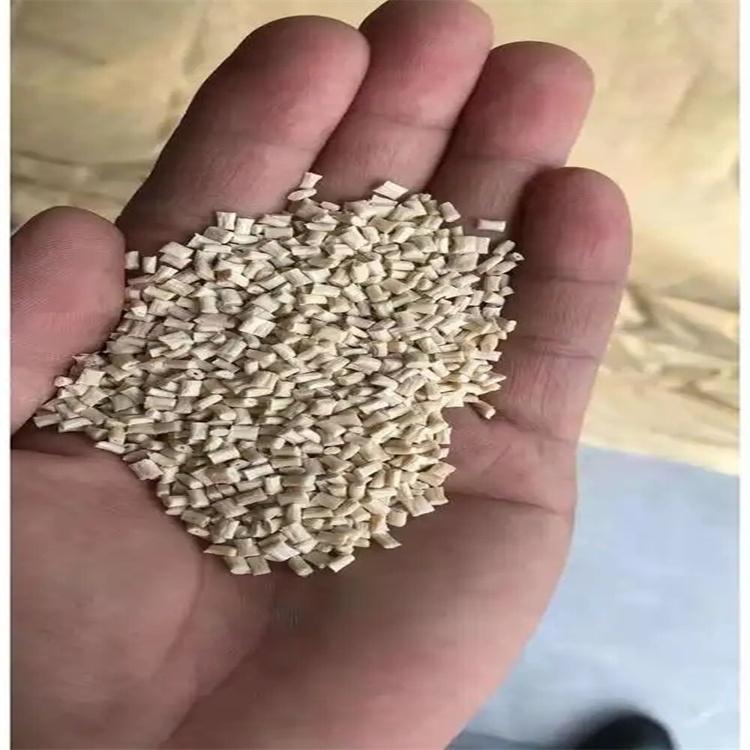

材料形状	颗粒状
加工方式	注射成型
阻燃等级	V-0
材料属性	40%玻纤 增强 阻燃
符合规定	UL UL-746C F1
材料用途	电子电器应用 水泵配件 薄壁产品
添加剂	脱模剂
UL档案号	E107854
认证证书

物理性能	测试标准	数据	单位
比重	ISO 1183	1650	kg/m3
收缩率   流动	ISO 294	0.3	%
收缩率   垂直	ISO 294	0.6	%
吸水率   23°C 饱和	ISO 62	0.02	%
螺旋流	内部测试方法	21.5

硬度	测试标准	数据	单位
洛氏硬度   M标尺	ISO 2039	100

机械性能	测试标准	数据	单位
拉伸模量	ISO 527	14700	MPa
拉伸强度   断裂 5mm/min	ISO 527	195	MPa
伸长率   断裂 5mm/min	ISO 527	1.9	%
弯曲强度   断裂	ISO 178	285	MPa
弯曲模量   23°C	ISO 178	14500	MPa
悬臂梁缺口冲击   23°C A型缺口	ISO 180	10	kJ/m2
悬臂梁缺口冲击   -30°C A型缺口	ISO 180	10	kJ/m2
悬臂梁无缺口冲击   23°C	ISO 180	34	kJ/m2
悬臂梁无缺口冲击   -30°C	ISO 180	34	kJ/m2
简支梁缺口冲击   23°C 1eA型	ISO 179	10	kJ/m2
简支梁缺口冲击   -30°C 1eA型	ISO 179	10	kJ/m2
简支梁无缺口冲击   23°C	ISO 179	53	kJ/m2
简支梁无缺口冲击   -30°C	ISO 179	53	kJ/m2
压缩模量	ISO 604	14500	MPa

热性能	测试标准	数据	单位
热变形温度   1.8MPa	ISO 75	270	°C
热变形温度   8.0MPa	ISO 75	215	°C
熔融温度   10°C/min	ISO 11357	280	°C
玻璃转化温度   10°C/min	ISO 11357	90	°C
线膨胀系数   流动	ISO 11359	2.6E-5	cm/cm/°C
线膨胀系数   垂直	ISO 11359	4.2E-5	cm/cm/°C
比热容   熔体	内部测试方法	1500	J/(kg·K)

电气性能	测试标准	数据	单位
体积电阻	IEC 60093	1E+13	Ω.m
表面电阻	IEC 60093	1.3E+14	Ω
绝缘强度	IEC 60243	28	KV/mm
介电常数   1MHz	IEC 60250	4.2
耗散因数   1MHz	IEC 60250	0.002

阻燃性能	测试标准	数据	单位
防火等级   黑色 棕色 1.5mm	UL94	V-0
防火等级   黑色 棕色 3.0mm	UL94	V-0

UL	测试标准	数据	单位
室外适用性	UL-746C	f1
防火等级   黑色 棕色 1.5mm	UL94	V-0
防火等级   黑色 棕色 3.0mm	UL94	V-0
尺寸稳定性	UL746	0.0	%
耐电弧性	ASTM D495	5	PLC

注射成型	数据	单位
干燥温度	130~140	°C
干燥时间	3~4	hr
建议水分含量	≤0.02	%
下料段温度	60~80	°C
一段温度	290~300	°C
二段温度	310~320	°C
三段温度	330~340	°C
四段温度	330~340	°C
喷嘴温度	310~330	°C
机筒温度	20~30	°C
熔融温度	330	°C
模具温度	140~160	°C
注塑速度	高速
背压	30	bar
热流道温度	330~340	°C
