|
| 品牌 | 德国赢创德固赛 |
| 货号 | 64168126 |
| 用途 | 化妆品 过滤器 汽车领域的应用 |
| 牌号 | CX7323 |
| 型号 | CX7323 |
| 品名 | 德国赢创德固赛 |
| 包装规格 | KG |
| 外形尺寸 | 98 |
| 生产企业 | 德国赢创德固赛 |
| 是否进口 | 是 |
TROGAMID®
PAPACM12
CX7323
| 产品信息 | |
|---|---|
| 制造商 | 赢创工业集团 |
| 材料标识 | PAPACM12 |
| 颜色 | 本色 透明 颜色可选 |

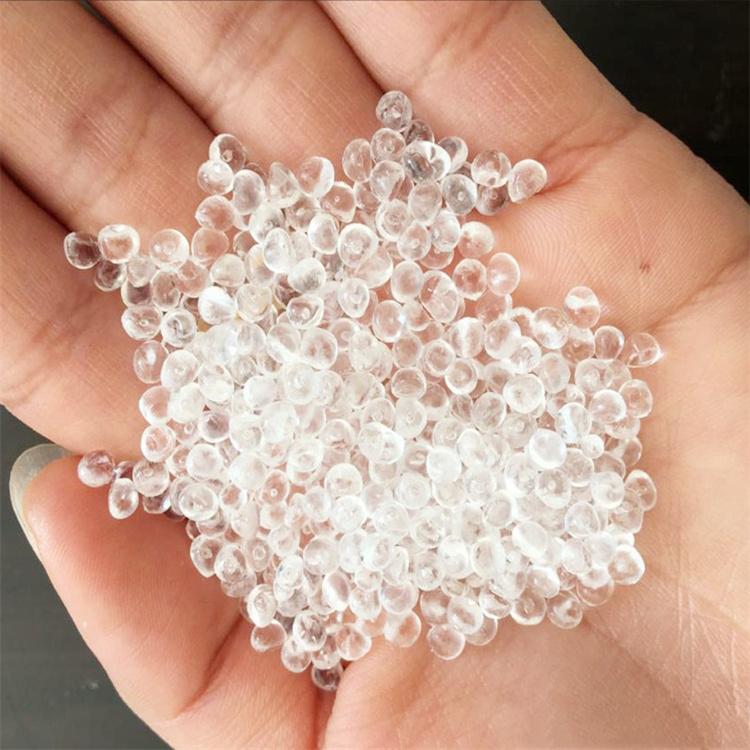

| 材料形状 | 颗粒状 |
| 加工方式 | 注射成型 挤出成型 |
| 粘度 | 中粘度 |
| 阻燃等级 | HB |
| 材料属性 | 耐寒级 抗UV级 耐磨级 |
| 符合规定 |
|
| 材料特性 |
|
| 材料用途 |
|
| 汽车规格 |
|
| 添加剂 | 润滑剂 脱模剂 抗UV剂 |
| UL档案号 | E47637 |
| 认证证书 |  |
| 物理性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 比重 | ISO 1183 | 1020 | kg/m3 |
| 比重 | ASTM D792 | 1020 | kg/m3 |
| 收缩率 流动 | ISO 294 | 0.7 | % |
| 收缩率 垂直 | ISO 294 | 0.8 | % |
| 吸水率 | ISO 62 | 3.5 | % |
| 吸湿率 | ISO 62 | 1.5 | % |
| 熔融指数 280°C 2.16kg | ISO 1133 | 8.2 | cm3/10min |
| 熔体密度 | 内部测试方法 | 900 | kg/m3 |
| 硬度 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 邵氏硬度D 3s | ISO 7619 | 81 | |
| 球压硬度 | ISO 2039 | 110 | MPa |
| 机械性能 | 测试标准 | 干态 | 湿态 | 单位 |
|---|---|---|---|---|
| 拉伸模量 | ISO 527 | 1400 | MPa | |
| 拉伸强度 | ISO 527 | 60 | MPa | |
| 拉伸强度 屈服 | ISO 527 | 60 | MPa | |
| 拉伸强度 50%应变 | ISO 527 | 40 | MPa | |
| 拉伸强度 断裂 | ISO 527 | 60 | MPa | |
| 伸长率 屈服 | ISO 527 | 8 | % | |
| 伸长率 断裂 | ISO 527 | 160 | % | |
| 拉伸蠕变模量 1hr 0.5%应变 | ISO 899 | 1300 | MPa | |
| 拉伸蠕变模量 1000hr 0.5%应变 | ISO 899 | 700 | MPa | |
| 弯曲强度 23°C | ISO 178 | 50 | MPa | |
| 弯曲模量 23°C | ISO 178 | 1700 | MPa | |
| 弯曲应变 23°C | ISO 178 | 9 | % | |
| 简支梁缺口冲击 23°C 完全破坏 1eA型 | ISO 179 | 11 | kJ/m2 | |
| 简支梁缺口冲击 0°C 完全破坏 1eA型 | ISO 179 | 12 | kJ/m2 | |
| 简支梁缺口冲击 -30°C 完全破坏 1eA型 | ISO 179 | 11 | kJ/m2 | |
| 简支梁无缺口冲击 23°C | ISO 179 | NB | kJ/m2 | |
| 简支梁无缺口冲击 0°C | ISO 179 | NB | kJ/m2 | |
| 简支梁无缺口冲击 -30°C | ISO 179 | NB | kJ/m2 |
| 热性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 热变形温度 1.8MPa | ISO 75 | 108 | °C |
| 热变形温度 0.45MPa | ISO 75 | 122 | °C |
| 维卡软化温度 50°C/hr 10N | ISO 306 | 137 | °C |
| 维卡软化温度 50°C/hr 50N | ISO 306 | 130 | °C |
| 熔融温度 | ISO 11357 | 250 | °C |
| 熔融温度 | ASTM D3418 | 250 | °C |
| 玻璃转化温度 | ISO 11357 | 140 | °C |
| 线膨胀系数 流动 23~55°C | ISO 11359 | 9E-5 | m/m/K |
| 线膨胀系数 垂直 23~55°C | ISO 11359 | 9E-5 | m/m/K |
| 导热系数 熔体 | 内部测试方法 | 0.25 | W/(m·K) |
| 比热容 熔体 | 内部测试方法 | 2490 | J/(kg·K) |
| 热扩散率 | 内部测试方法 | 1.12E-7 | m2/s |
| 电气性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 体积电阻 | IEC 62631 | 1E13 | Ω.m |
| 表面电阻 | IEC 62631-3-2 | 1E13 | Ω |
| 绝缘强度 S20/S20 | IEC 60243 | 27 | KV/mm |
| 介电常数 100Hz | IEC 62631-2-1 | 3.6 | |
| 介电常数 1MHz | IEC 62631-2-1 | 3.2 | |
| 耗散因数 100Hz | IEC 62631-2-1 | 0.0115 | |
| 耗散因数 1MHz | IEC 62631-2-1 | 0.0325 | |
| CTI 50滴 溶液A | IEC 60112 | 600 | V |
| 阻燃性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 本色 0.40mm | UL94 | HB | |
| 防火等级 本色 0.75mm | UL94 | HB | |
| 防火等级 本色 1.5mm | UL94 | HB | |
| 防火等级 本色 3.0mm | UL94 | HB | |
| 灼热丝起燃温度 1mm | IEC 60695 | 800 | °C |
| 灼热丝相对温度 1mm | IEC 60695 | 960 | °C |
| UL | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 本色 0.40mm | UL94 | HB | |
| 防火等级 本色 0.75mm | UL94 | HB | |
| 防火等级 本色 1.5mm | UL94 | HB | |
| 防火等级 本色 3.0mm | UL94 | HB | |
| RTI Elec 本色 0.40mm | UL 746B | 65 | °C |
| RTI Elec 本色 0.75mm | UL 746B | 65 | °C |
| RTI Elec 本色 1.5mm | UL 746B | 65 | °C |
| RTI Elec 本色 3.0mm | UL 746B | 65 | °C |
| RTI Imp 本色 0.40mm | UL 746B | 65 | °C |
| RTI Imp 本色 0.75mm | UL 746B | 65 | °C |
| RTI Imp 本色 1.5mm | UL 746B | 65 | °C |
| RTI Imp 本色 3.0mm | UL 746B | 65 | °C |
| RTI Str 本色 0.40mm | UL 746B | 65 | °C |
| RTI Str 本色 0.75mm | UL 746B | 65 | °C |
| RTI Str 本色 1.5mm | UL 746B | 65 | °C |
| RTI Str 本色 3.0mm | UL 746B | 65 | °C |
| 注射成型 | 数据 | 单位 |
|---|---|---|
| 熔融温度 | 280 | °C |
| 模具温度 | 80 | °C |
