联系方式
联系人: 陆生
手机：15015182514
网址：https://show.guidechem.com/minghui88
产品展厅
|
 |
 |
 |
 |
 |
挤出成型 浇铸成型 涂覆PA612 美国杜邦 158L
- 品牌：美国杜邦
- 型号：25KG/包
- 货号：668619116
- 发布日期： 2025-07-11
- 更新日期： 2025-07-11
产品详请
| 品牌 | 美国杜邦 |
| 货号 | 668619116 |
| 用途 | 板材 薄膜 化妆品 |
| 牌号 | 158L |
| 型号 | 158L |
| 品名 | 美国杜邦 |
| 包装规格 | 25KG/包 |
| 外形尺寸 | 98 |
| 生产企业 | 美国杜邦 |
| 是否进口 | 是 |
Zytel®
PA612
158L NC010
单位
默认
压力
默认
温度
默认
冲击强度
默认
| 产品信息 | |
|---|---|
| 制造商 | 塞拉尼斯公司 |
| 材料标识 | PA612 |
| 颜色 | 本色 |

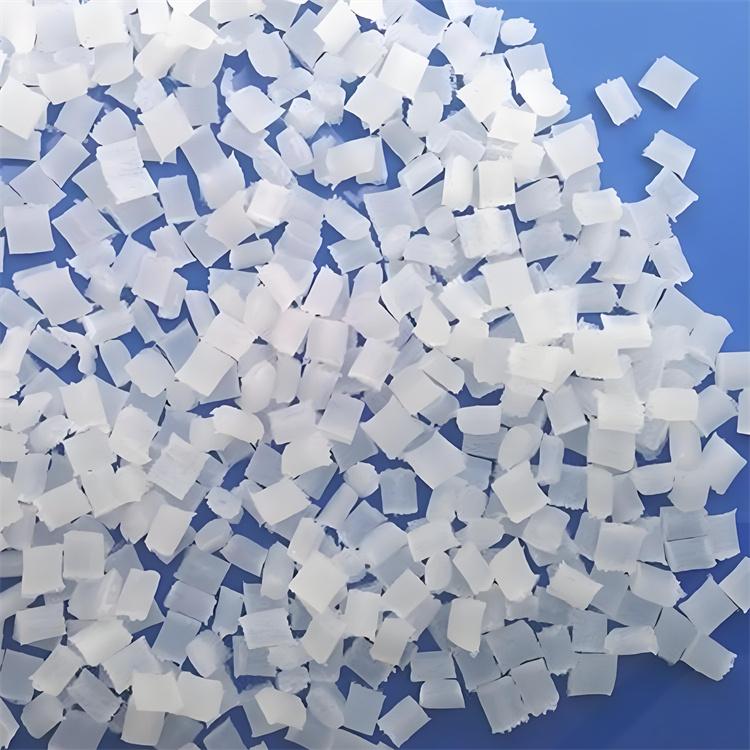

| 材料形状 | 颗粒状 |
| 加工方式 | 注射成型 挤出成型 浇铸成型 涂覆 |
| 粘度 | 中粘度 |
| 阻燃等级 | HB |
| 符合规定 |
|
| 材料特性 |
|
| 材料用途 |
|
| 添加剂 | 润滑剂 脱模剂 |
| UL档案号 | E41938 |
| 认证证书 |  |
| 物理性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 比重 | ISO 1183 | 1060 | kg/m3 |
| 收缩率 流动 | ISO 294 | 1.3 | % |
| 收缩率 垂直 | ISO 294 | 1.4 | % |
| 收缩率 流动 3.2mm | 内部测试方法 | 1.1 | % |
| 吸水率 2.00mm | ISO 62 | 3 | % |
| 吸湿率 2.00mm | ISO 62 | 1.3 | % |
| 粘数 | ISO 307 | 120 | cm3/g |
| 熔体密度 | 内部测试方法 | 900 | kg/m3 |
| 机械性能 | 测试标准 | 干态 | 湿态 | 单位 |
|---|---|---|---|---|
| 拉伸模量 | ISO 527 | 2400 | 1500 | MPa |
| 拉伸强度 屈服 | ISO 527 | 62 | 52 | MPa |
| 伸长率 屈服 | ISO 527 | 4.5 | 19 | % |
| 伸长率 断裂 | ISO 527 | 35 | 50 | % |
| 泊松比 | 内部测试方法 | 0.38 | 0.43 | |
| 弯曲模量 | ISO 178 | 2050 | 1450 | MPa |
| 悬臂梁缺口冲击 23°C | ISO 180 | 4 | 6 | kJ/m2 |
| 悬臂梁缺口冲击 -30°C | ISO 180 | 5 | 4 | kJ/m2 |
| 简支梁缺口冲击 23°C 1eA型 | ISO 179 | 4 | 6 | kJ/m2 |
| 简支梁缺口冲击 -30°C 1eA型 | ISO 179 | 5 | 4 | kJ/m2 |
| 简支梁无缺口冲击 23°C | ISO 179 | NB | NB | kJ/m2 |
| 简支梁无缺口冲击 -30°C | ISO 179 | NB | kJ/m2 |
| 热性能 | 测试标准 | 干态 | 湿态 | 单位 |
|---|---|---|---|---|
| 热变形温度 1.8MPa | ISO 75 | 62 | °C | |
| 热变形温度 0.45MPa | ISO 75 | 135 | °C | |
| 熔融温度 10°C/min | ISO 11357 | 218 | °C | |
| 玻璃转化温度 10°C/min | ISO 11357 | 60 | 45 | °C |
| 线膨胀系数 流动 | ISO 11359 | 1.2E-4 | m/m/K | |
| 线膨胀系数 垂直 | ISO 11359 | 1.2E-4 | m/m/K | |
| 线膨胀系数 垂直 -40.0~23°C | ISO 11359 | 9E-5 | m/m/K | |
| 线膨胀系数 垂直 55~160°C | ISO 11359 | 1.8E-4 | m/m/K | |
| 线膨胀系数 流动 -40.0~23°C | ISO 11359 | 9E-5 | m/m/K | |
| 线膨胀系数 流动 55~160°C | ISO 11359 | 1.7E-4 | m/m/K | |
| 导热系数 熔体 | 内部测试方法 | 0.19 | W/(m·K) | |
| 比热容 熔体 | 内部测试方法 | 2800 | J/(kg·K) |
| 电气性能 | 测试标准 | 干态 | 湿态 | 单位 |
|---|---|---|---|---|
| 体积电阻 | IEC 62631 | 1E+13 | Ω.m | |
| 表面电阻 | IEC 62631-3-2 | 1E+15 | Ω | |
| 绝缘强度 | IEC 60243 | 36 | 36 | KV/mm |
| 介电常数 100Hz | IEC 62631-2-1 | 3.6 | ||
| 介电常数 1MHz | IEC 62631-2-1 | 3.2 | ||
| 耗散因数 100Hz | IEC 62631-2-1 | 0.014 | ||
| 耗散因数 1MHz | IEC 62631-2-1 | 0.016 |
| 阻燃性能 | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 本色 0.86mm | UL94 | HB | |
| 防火等级 本色 1.5mm | UL94 | HB | |
| 防火等级 本色 3.0mm | UL94 | HB | |
| 极限氧指数 | ISO 4589 | 25 | % |
| 燃烧速率 1.00mm | ISO 3795 | 80 | mm/min |
| UL | 测试标准 | 数据 | 单位 |
|---|---|---|---|
| 防火等级 本色 0.86mm | UL94 | HB | |
| 防火等级 本色 1.5mm | UL94 | HB | |
| 防火等级 本色 3.0mm | UL94 | HB | |
| HWI 本色 0.86mm | UL 746A | 4 | PLC |
| HWI 本色 1.5mm | UL 746A | 4 | PLC |
| HWI 本色 3.0mm | UL 746A | 3 | PLC |
| HAI 本色 0.86mm | UL 746A | 0 | PLC |
| HAI 本色 1.5mm | UL 746A | 0 | PLC |
| HAI 本色 3.0mm | UL 746A | 0 | PLC |
| RTI Elec 本色 0.86mm | UL 746B | 105 | °C |
| RTI Elec 本色 1.5mm | UL 746B | 105 | °C |
| RTI Elec 本色 3.0mm | UL 746B | 105 | °C |
| RTI Imp 本色 0.86mm | UL 746B | 65 | °C |
| RTI Imp 本色 1.5mm | UL 746B | 65 | °C |
| RTI Imp 本色 3.0mm | UL 746B | 65 | °C |
| RTI Str 本色 0.86mm | UL 746B | 65 | °C |
| RTI Str 本色 1.5mm | UL 746B | 65 | °C |
| RTI Str 本色 3.0mm | UL 746B | 65 | °C |
| CTI | IEC 60112 | 0 | PLC |
| 绝缘强度 | ASTM D149 | 27 | KV/mm |
| HVTR | UL 746A | 0 | PLC |
| 耐电弧性 | ASTM D495 | 5 | PLC |
| 注射成型 | 数据 | 单位 |
|---|---|---|
| 干燥温度 | 80 | °C |
| 干燥时间 | 2~4 | hr |
| 建议水分含量 | ≤0.15 | % |
| 熔融温度 | 250 | °C |
| 熔融温度 | 230 | °C |
| 熔融温度 | 290 | °C |
| 模具温度 | 70 | °C |
| 模具温度 | 50 | °C |
| 模具温度 | 90 | °C |
| 挤出成型 | 数据 | 单位 |
|---|---|---|
| 干燥温度 | 75~80 | °C |
| 干燥时间 | 3~4 | hr |
| 建议水份含量 | ≤0.06 | % |
| 熔融温度 | 235~250 | °C |
| 熔融温度 | 240 | °C |
